新聞中心

橡膠帶輸送帶夾持力試驗(yàn)

文章來源：隆發(fā)網(wǎng)絡(luò)部 作者：隆發(fā)網(wǎng)絡(luò)宣傳二部

     試驗(yàn)過程中出現(xiàn)橡膠帶輸送帶帆布層間錯動的原因在于 ：

1．夾持器夾持力對橡膠輸送帶的影 響

       如果夾持 器夾緊力不足 ，那 么橡膠帶輸送帶帆布受力后 ，在應(yīng)力的作用 下 ， 由于靠近夾持器的橡膠帶輸送帶帆布容易被夾持器的齒面夾住 ，因而不會發(fā)生和夾持器 之間的錯動 ，但中間各層帆布之間的壓緊力不足 ，就容易發(fā)生錯 動 。

      但夾持力過大 ，則可能之間剪切橡膠帶輸送帶帆布 ，造成橡膠帶輸送帶帆布在夾持器前斷裂。 因此 ，夾持器夾持力的大小 ，應(yīng)該綜合考慮夾持面積 ， 通過夾持面中帆 布應(yīng)該受到的夾持壓強(qiáng)來確定夾持力的大小 。

2 ．夾 持器 的長 度 (面 積 ) 的影 響

     橡膠帶輸送帶正常試驗(yàn)過程中 ，如圖3 、圖4所 示 ，也 會出現(xiàn) 帆布層間錯動的情 況 ， 而這一錯動現(xiàn)象和夾持器長度 直接相關(guān) 。

     夾持長度過 短 ，則容易出現(xiàn) 如圖7所示的橡膠帶輸送帶帆布層間錯動現(xiàn)象 ；上下蓋膠層厚薄不同 ，則會出現(xiàn)如圖l0所示的錯動現(xiàn)象 。

     不管夾持力 大小 如何 ，當(dāng)樣品拉伸 受 力后 ，由于橡膠具有彈性 ， 帆布必定會從夾頭中出現(xiàn)上述這種抽拔或錯動 。

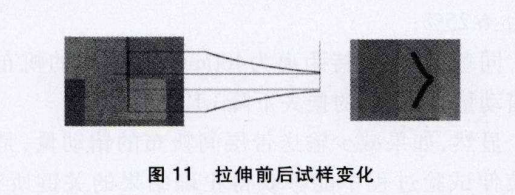

   拉伸后 ，夾頭內(nèi)的橡膠帶輸送帶樣品中帆布層間的錯動情況如圖8所示 ，其中最中間層帆布的受力最小 ，造成強(qiáng)度損失 。

       如 果超寬輸送帶上下覆蓋膠厚度不一致 ， 而且上覆蓋膠較厚 ， 那么夾持拉伸后的帆布層間錯動如圖10所示 。 靠近上蓋膠層側(cè)的帆布容易被抽拔 ，該層橡膠帶輸送帶帆布的受力將是最低的 ， 這也可以解釋圖3和圖4照片所示情況 。







• 上一篇：帆布橡膠輸送帶
• 下一篇：橡膠輸送帶傾角狀試驗(yàn)

相關(guān)閱讀

• 2017-03-24|橡膠帶輸送帶跑偏原因分析
