你好，歡迎來到山東萊州市隆發(fā)橡膠有限公司官方網(wǎng)站！

新聞中心

您現(xiàn)所在的位置：橡膠襯板 > 隆發(fā)問答 >

新聞中心

橡膠輸送帶傾角狀試驗(yàn)

文章來源：隆發(fā)網(wǎng)絡(luò)部作者：隆發(fā)網(wǎng)絡(luò)宣傳一部

導(dǎo)讀：　　橡膠輸送帶傾角狀試驗(yàn)，可以更好的檢測(cè)出橡膠輸送帶傾角狀的受力情況。

橡膠輸送帶傾角狀試驗(yàn)時(shí) ，夾頭夾持帆布的夾持壓力不夠，或者夾持長(zhǎng)度較短，樣品還可能出現(xiàn)另外一種容易被忽略的情況見圖11。

出現(xiàn)這種情況，意味橡膠輸送帶傾角狀帆布中間的受力小，兩側(cè)的帆布受力大，這種受力不一致，同樣造成強(qiáng)度的損失。

圖 11 拉伸前后試樣變化減少大傾角擋邊輸送帶帆布的層間錯(cuò)動(dòng)或抽拔，應(yīng)該增加夾持長(zhǎng)度，制樣裁刀的過渡圓弧的曲率半徑大小對(duì)試驗(yàn)結(jié)果有很大的影響。

(1) 過渡弧形曲率半徑較小，就容易造成過渡區(qū)過短情況，如圖 12所示。

橡膠輸送帶傾角狀在拉伸中，一旦夾持長(zhǎng)度不足，容易出現(xiàn)抽拔現(xiàn) 象，導(dǎo)致強(qiáng)度損失。

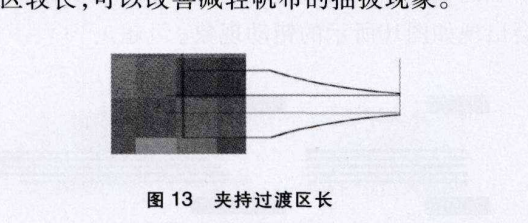

(2 )過渡弧形曲率半徑較大情況見圖13，也就是過渡區(qū)較長(zhǎng) ，可以改善減輕輸送帶帆布的抽拔現(xiàn)象。

(3 )最為重要的是提高夾持長(zhǎng)度，才能更好地夾持和減輕橡膠輸送帶傾角狀帆布層間的錯(cuò)動(dòng)與抽拔。較長(zhǎng)的夾持長(zhǎng)度和過渡區(qū)見圖l4 。

穩(wěn)定、準(zhǔn)確的測(cè)試結(jié) 果，將影響橡膠輸送帶傾角狀帆布強(qiáng)度的選用，將高強(qiáng)度的輸送帶測(cè)試判定為低強(qiáng)度，將選用更高強(qiáng)度的帆布，導(dǎo)致輸送帶質(zhì)量過剩和質(zhì)量成本的提高，影響企業(yè)的經(jīng)濟(jì)效益。
